그래프(1)

[출처]

book.naver.com/bookdb/book_detail.nhn?bid=10896666

C로 배우는 쉬운 자료구조

목차

​

01 그래프의 구조 & 용어

02 그래프 순회

03 신장 트리 & 최소 비용 신장 트리

​

​

​

01. 그래프의 구조

◆ 그래프 : 연결되어 있는 원소 사이에 다:다 관계를 표현하는 자료구조

​

· 정점(Vertex) : 연결할 객체

· 간선(Edge) : 객체를 연결하는 선

​

그래프 G = ( V, E ) ( V : 정점 집합, E : 간선 집합 )

​

​

▶ 무방향 그래프

- 간선 : 방향 無​

→ 정점 Vi 와 정점 Vj 을 연결하는 간선 :

( V_ i , V_ j ) = ( V_ j , V_ i )

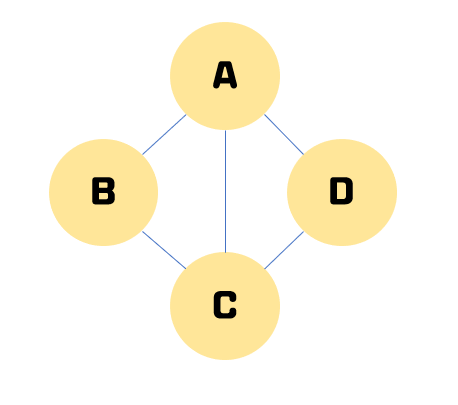

무방향 그래프 예

V(G) = { A, B, C, D }

E(G) = { (A,B), (A,C), (A,D), (B,C), (C,D) }

​

​

▶ 방향 그래프

- 간선 : 방향 有

(= 다이그래프)

→ 정점 Vi 와 정점 Vj 을 연결하는 간선 :

V_ i →V_ j : < V_ i , V_ j >

V_ j →V_ i : < V_ j , V_ i >

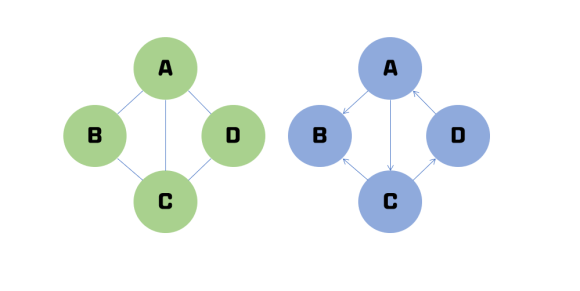

방향 그래프 예

V(G) = { A, B, C, D }

E(G) = { <A,B>, <A,C>, <B,C>, <C,D>, <D,A> }

​

​

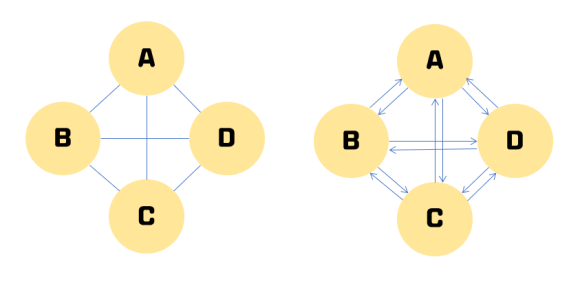

▶ 완전 그래프

- 각 정점에서 다른 모든 장점을 연결 → 간선수 최대

완전그래프 예



· 정점수 n개 일때, 간선수

- 무방향 : n + (n-1) + …+ 2 + 1 = n(n-1)/2

- 방향 : 2 * { n + (n-1) + …+ 2 + 1 } = n(n-1)

​

​

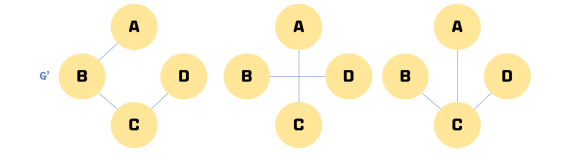

▶ 부분 그래프

- 원래 그래프에서 정점, 간선을 일부만 제외해 만듬

→ 그래프 G 와 그래프 G' 의 관계 :

V(G′)⊆V(G)​

E(G′)⊆E(G)​

​

그래프 G의 부분 그래프

​

​

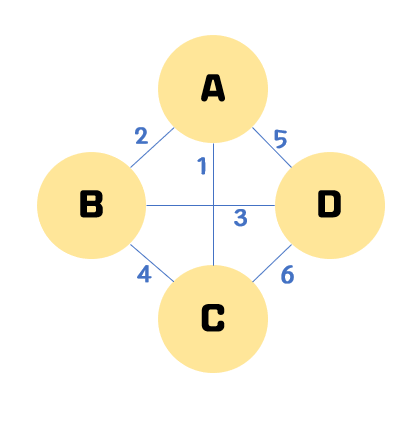

▶ 가중 그래프

- 간선에 가중치를 할당함

(= 네트워크)

​

​

◆ 그래프 용어

예 1, 예2



▷ 인접

- 두 정점 Vi , Vj 연결 → 간선 (Vi , Vj) 있을 때



▷ 부속

- 간선 (Vi , Vj) → 두 정점 Vi , Vj 에 부속

예1) 정점 A에 부속된 간선 : (A,B), (A,C), (A,D)

​

▷ 차수

- 정점에 부속되어 있는 간선의 수

예1) 정점 A에 부속된 간선 수: 3개

​

- 방향그래프에서는 간선방향에 따라 진입 차수 & 진출 차수 구분함

→ 집입 차수 : 정점을 머리로 하는 간선 수

→ 진출 차수 : 정점을 꼬리로 하는 간선 수

[ 정점의 차수 = 진입 차수 + 진출 차수 ]

예2) 정점 A의 진입차수=1 , 진출차수=2 → 전체차수=3

​

▷ 경로

- 간선을 따라갈 수 있는 길

- 정점 Vi 에서 Vj까지 연결된 정점을 순서대로 나열한 리스트

- 경로 길이 : 경로 이루는 간선 수

예1)​​ 정점 A → C 경로: A-C , A-B-C , A-D-C 등

경로 A-B-C 의 길이 : 간선 (A,B) , (B,C) → 2

예2)​ 정점 A → C 경로: A-C

- 단순 경로 : 모두 다른 정점으로 구성된 경로

- 사이클 : 단순 경로 中 시작 정점 = 마지막 정점

​예1) 단순경로 A-B-C-D-A

예2) 단순경로 C-D-A-C

- DAG(Directed Acyclic Graph) : 방향그래프 & 사이클 無

​

▷ 연결

- 정점 Vi 에서 정점 Vj 까지의 경로 有 → Vi , Vj 가 연결되어있음

- 연결 그래프 : 서로 다른 모든 쌍의 정점들 사이에 경로가 있는 그래프

                    ex ) 트리 = 사이클 無 연결 그래프

연결 그래프

- 단절 그래프 : 연결 X인 정점이 있는 그래프

단절 그래프



​

​

02. 그래프의 순회

◆ 그래프 순회

- 한 정점에서 시작 → 모든 정점을 한 번씩 방문하는 것

(=그래프 탐색)

​

① 깊이 우선 탐색 : 시작 정점의 한 방향으로 갈 수 있는 경로가 있는 곳까지 깊이 탐색

더 이상 경로 X → 가장 마지막에 만났던 갈림길 간선이 있는 정점으로 되돌아가 다른 방향의 간선으로 탐색 계속

⇒ 모든 정점 방문

스택(후입선출 구조) 사용

​

​

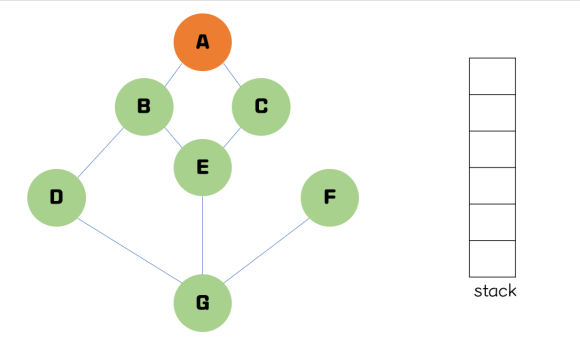

ⅰ) 정점 A부터 탐색 ( 갈림길에서 오름차순 따라 선택)

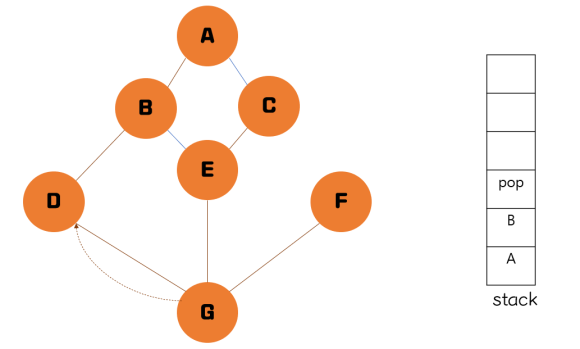

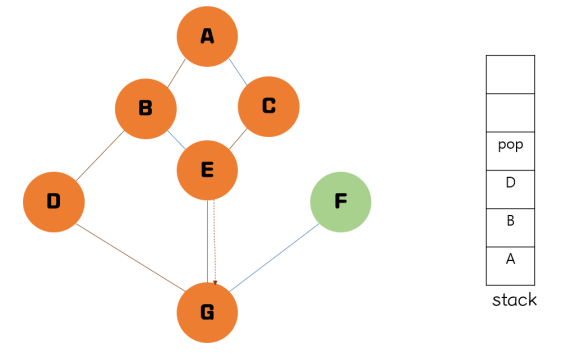

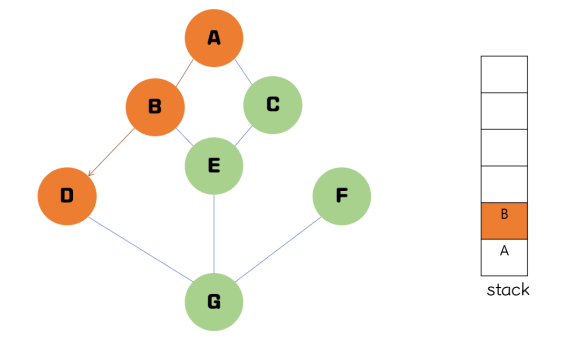

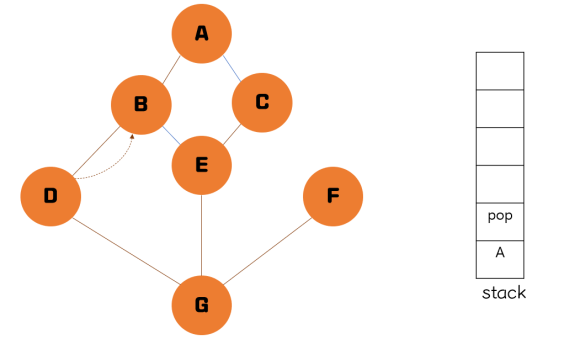

ⅱ) 경로의 끝까지 도달 → 방문하지 않은 인접정점을 가진 정점으로 되돌감

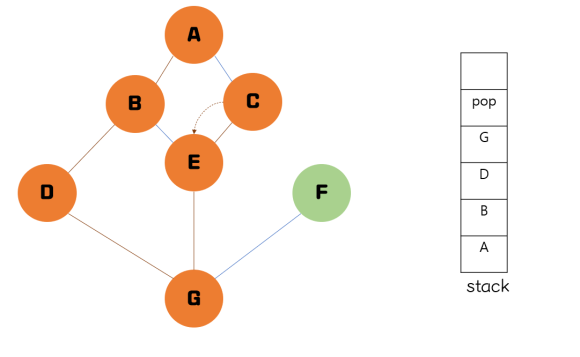

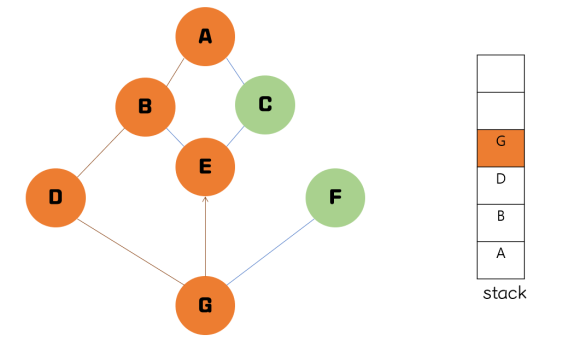

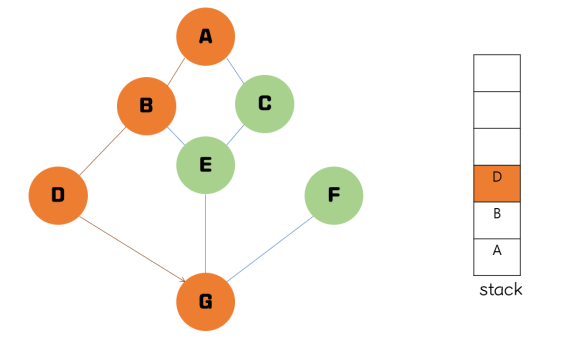

ⅲ) 정점 G에서 방문하지 않은 인접정점 선택해 탐색

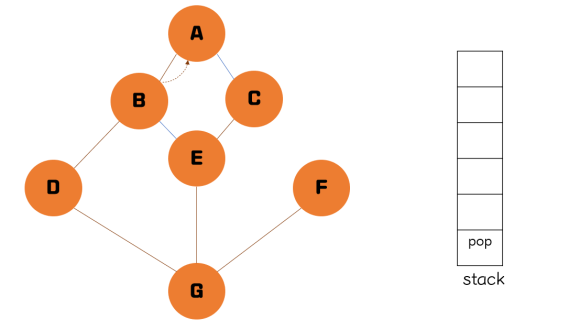

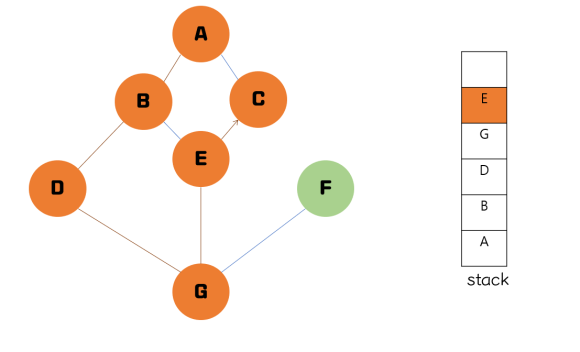

ⅳ) 경로의 끝까지 도달 → 방문하지 않은 인접정점을 가진 정점으로 되돌감

ⅴ) 스택 공백 → 탐색 종료

​

② 너비 우선 선택 : 시작정점에 인접한 정점 모두 차례로 방문

→ 방문했던 정점을 시작으로, 다시 인접한 정점 차례로 방문

⇒ 모든 정점 방문

큐(선입선출 구조) 사용

​

​

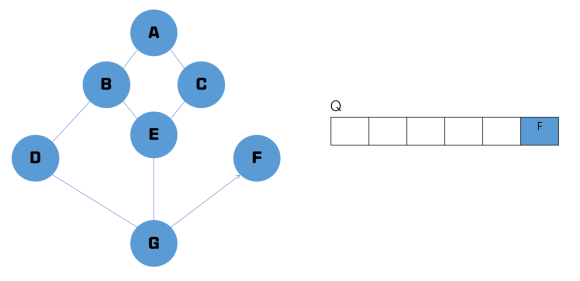

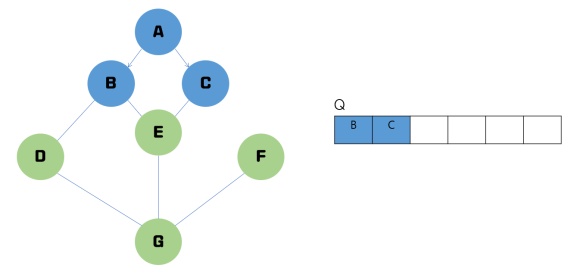

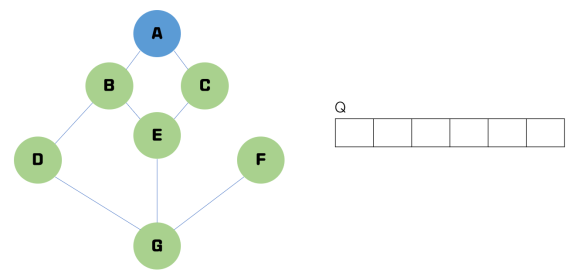

ⅰ) 정점 A부터 탐색 → 인접 정점 모두 방문

ⅱ) 정점 A의 인접 정점 처리 완료 → 정점 B에 대해 탐색

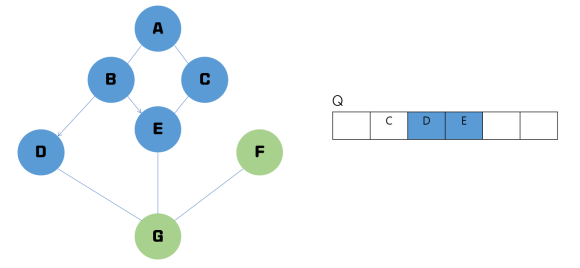

ⅲ) 정점 B의 인접 정점 처리 완료 → 정점 C에 대해 탐색

ⅳ) 정점 C의 탐색하지 않은 인접 정점 無 → 정점 D에 대해 탐색

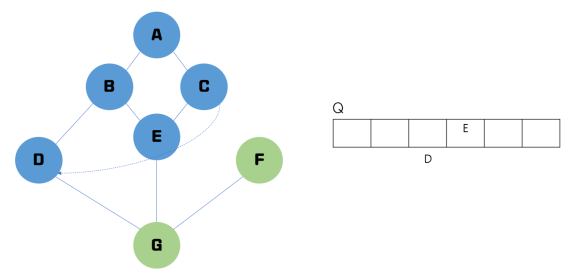

ⅴ) 정점 D의 인접 정점 처리 완료 → 정점 E에 대해 탐색

ⅵ) 정점 E의 탐색하지 않은 인접 정점 無 → 정점 G에 대해 탐색

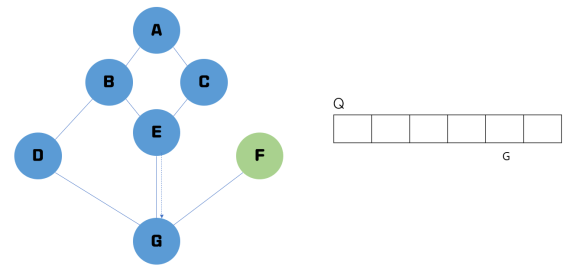

ⅶ) 정점 G에 대해 탐색 → 정점 F에 대해 탐색

큐 공백 → 탐색 종료

​
